蘇州貨架資訊：在一些跨度較大的冷庫安裝時，由于庫板長度的原因和強度的因素，常常需要增加吊點和吊梁等輔助的懸掛系統。而遇到原建筑物的梁和屋架上不允許安置這些的時候就必須有其他的（支撐）方案了，在最近的一個項目中就遇到了這樣的情況。

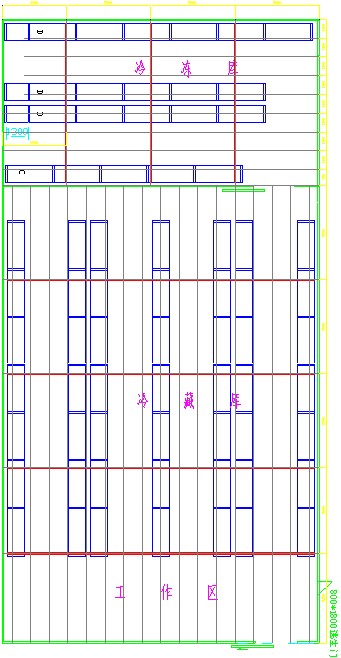

該冷庫冷藏部分約680，冷凍儲藏部分約220，冷庫總面積約為1000，庫內高5200mm，內部布置貨架，貨架的布置如下圖所示。
貨架內部貨架及支撐平面示意圖
該冷庫工程面積雖然不算大，但按這個冷庫的跨度頂板沒有支撐也是不現實的。而客戶租的場地是一個出租的倉庫，業主不允許在原建筑的屋架上增加負荷。這給庫體的安裝提出了一個要切實解決的問題。客戶最先提出在庫體外部增加立柱和橫梁來懸掛庫頂板和支撐立板是的設想，但這將增加不少的費用。當然，內部增加立柱和橫梁也是可行的，但這樣也需要不少的費用，還可能影響庫內的貨架排列和使用面積。
該機組按功率大小分為兩種基本形式。一般來講，30HP以下的為立式（如下圖a），30HP以上為臥式的（如下圖b）。戶外型風冷壓縮冷凝機組外型類似空調風冷冷水機組，是近年來公司技術人員針對機組戶外放置不斷增多的情況，吸收國外先進技術而開發的。整體化的設計使得機組外型美觀結構合理緊湊，施工安裝簡便。機組完全按照戶外安裝的要求進行設計制造，比如殼體采用鍍鋅鋼板噴塑（抗紫外線）、防水風扇電機、有外露的電器部件嚴格選用了IP54以上的產品，特殊要求的冷凝器還可采用了鍍膜鋁翅片。
臥式機組是今年公司與換熱器廠商共同研發推出最新產品。該機組采用平板式高效冷凝器，壓縮機采用著名品牌的半封閉壓縮機，機組的電氣控制與機組一體的集成化的設計使安裝維護更便利（上圖為工程中實際應用的實例）。同樣，根據具體情況（環境噪音要求）還可配置不同轉速的風機，以適應不同的環境的要求。

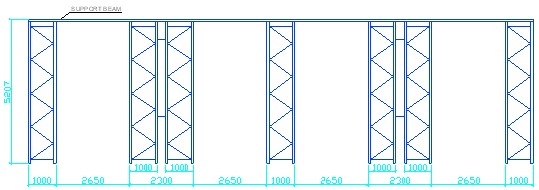

在和客戶的協商探討后，我們提出用冷庫內安置的貨架作為庫頂板支撐架的設想。在得到客戶的認可和貨架供應商的配合下，一個不同于通常安裝冷庫的方案形成了。如下圖所示：
其特點是，把原來4500mm的貨架加高到庫頂5200mm處，并適當增加貨架的強度要求、在頂部，按一定的距離增加橫跨庫體的特制橫梁。頂板縱向排列，兩端架在橫梁上，并與橫梁連接牢固。庫板長度方向的接口也正好定在橫梁的位置，接縫位置在庫頂采用現場發泡后覆與庫板同質的彩鋼板，而靠墻的貨架也可與立板相連接成為立板的加強構件。這樣的形式我們稱為庫板外包的安裝形式。
冷庫的溫度及化霜等控制采用了MasterCella數字控制器，它外觀漂亮，功能齊全，實時除霜功能可實現定時定刻化霜，使得冷庫內的蒸發器實現錯時化霜，更好地維持庫內溫度。另外，由于該建筑內不提供制冷機組的安裝位置，所以設計中全部采用了公司自行開發的新穎的戶外型風冷制冷機組。
庫內冷風機是固定在庫內頂部最大的負荷，由于采用貨架內部支撐，冷風機就直接可以懸掛和固定在貨架的橫梁上而不需要穿庫板來固定，避免了穿庫板后的冷橋以及保溫的后處理工作。
采用這樣的庫體的安裝方案與以往的施工步驟不同，它需要庫內保溫及混凝土地坪先施工，貨架安裝就位，然后再進行庫板的拼接安裝。如果遇到大的負荷，柱子底部鋪設高密度的聚氨脂墊塊（300Kg/M3以上）是解決承重的非常好的方法。將貨架作為庫體的安裝支撐構件，應注意以及貨架安裝就位的位置正確和用做頂板支撐的橫梁的標高一致，以免給庫體安裝帶來不便。在與貨架和混凝土地面施工的單位的良好配合下，該冷庫不僅圓滿地完成了庫體安裝工作，施工時間也沒有增加。應該說，如果進一步合理協調施工步驟，相信施工時間還略可縮短。值得一提的是，該形式冷庫的庫體強度非常堅固，但由于貨架與庫體相連，貨架的防撞措施就必須堅固可靠。
不同的環境，不同的條件，就需要我們有不同的解決方案來滿足客戶的要求。正如上述的工程，我們就是針對實際情況和客戶的要求，因地制宜，進行合理設計和選型，工程取得了非常滿意的效果，也得到客戶的很好的評價。冷庫咨詢：lababyhome.com/
